La fabrication de composants médicaux est essentielle à l'industrie des dispositifs médicaux, car elle détermine directement la précision, la sécurité, la stabilité et la conformité de ces dispositifs. Elle est largement utilisée dans de nombreux domaines, notamment pour les instruments chirurgicaux, les équipements de diagnostic et les consommables médicaux.
Cet article décompose les technologies clés et les points de contrôle de la fabrication de précision des composants médicaux modernes selon huit axes : analyse de la fabricabilité, applications médicales du moulage par injection, usinage et soudage de la tôle , itération de prototypage rapide de moules multi-empreintes, impression 3D métal pour la fabrication de composants complexes, sélection des procédés de précision, mise en place de systèmes de qualité standardisés et contrôle qualité rapide. Il fournit des références systématiques aux entreprises de fabrication de dispositifs médicaux pour améliorer la qualité et l’efficacité de leur production et atteindre les normes requises.

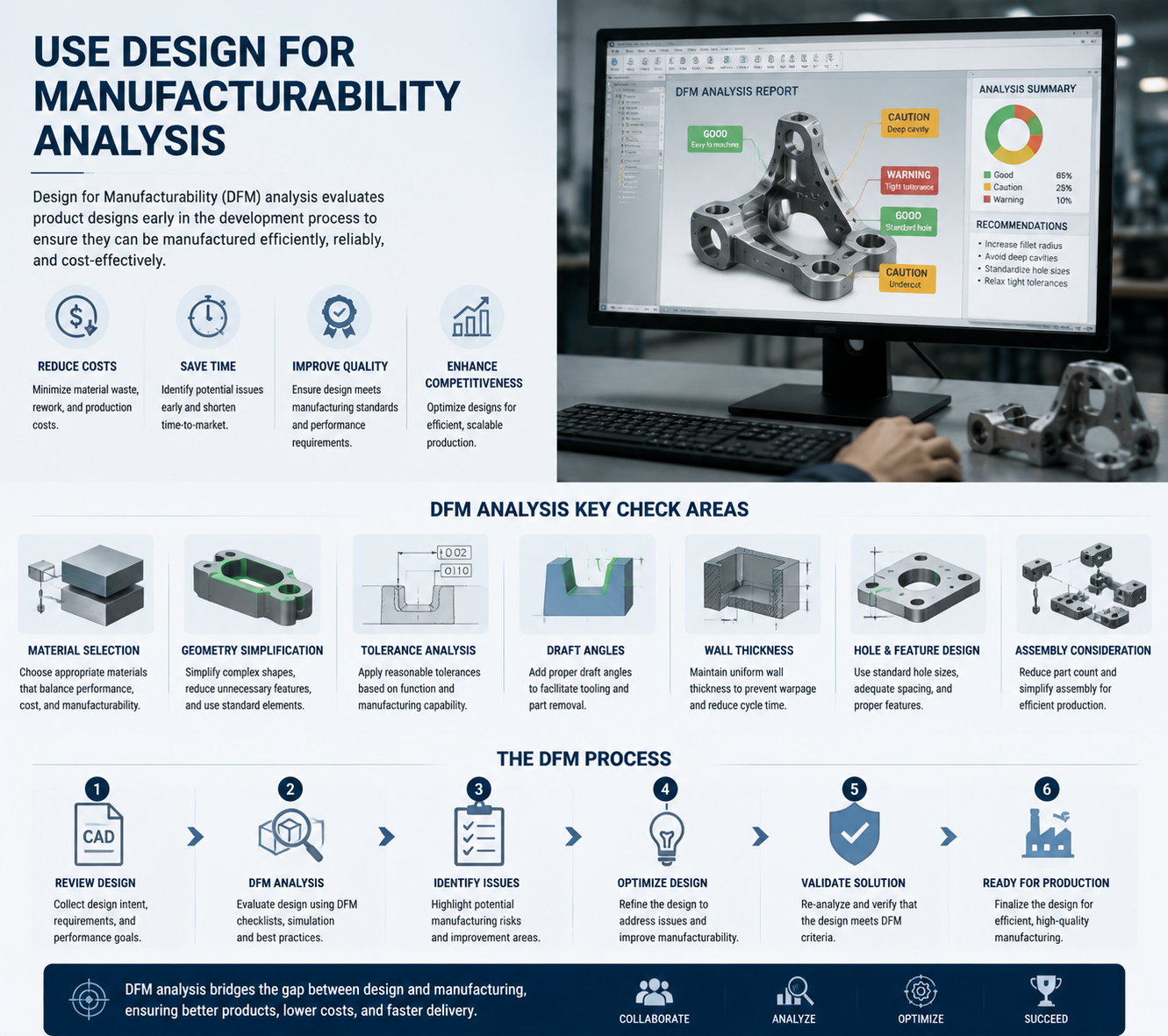

Utiliser l'analyse de conception pour la fabricabilité
La conception en vue de la fabrication est une condition préalable à la production en série et à l'utilisation des composants médicaux. Son objectif est d'éviter les défauts de fabrication dès la conception du produit, d'optimiser les processus de production, de réduire les coûts et de raccourcir le cycle de R&D, garantissant ainsi la précision et la conformité des composants médicaux dès leur fabrication.
Contrairement à la conception des produits industriels ordinaires, l'analyse DFM des composants médicaux doit prendre en compte simultanément quatre principes fondamentaux : la praticité fonctionnelle, la conformité médicale, la faisabilité du processus et la stabilité des lots, et ce, tout au long du processus, de la modélisation CAO à l'optimisation structurelle, en passant par la sélection des matériaux et l'adaptation au processus.
Lors de l'analyse de conception proprement dite, les techniciens doivent s'appuyer sur le système d'analyse DFM automatisé et sur des équipes professionnelles d'examen de conception pour procéder à une optimisation complète des paramètres structurels des composants médicaux.
Optimiser les paramètres clés tels que l'épaisseur de la paroi du produit, l'angle de dépouille, la structure du congé et la disposition des cavités en fonction des caractéristiques des différents procédés de fabrication.
Par exemple, les pièces médicales moulées par injection nécessitent une épaisseur de paroi uniforme afin d'éviter les défauts tels que le retrait, le gauchissement et la déformation causés par une épaisseur de paroi irrégulière.
Les stents médicaux et les composants fixes en tôle doivent optimiser leur structure de pliage afin d'éviter les conceptions, telles que les angles vifs et les rainures étroites, qui sont difficiles à traiter et sujettes à la concentration des contraintes.
L'optimisation de la conformité doit être réalisée en tenant compte des exigences spécifiques des contextes médicaux. Tous les schémas de conception doivent être compatibles avec les caractéristiques des matériaux de qualité médicale afin de garantir que les composants soient non toxiques, désinfectables et résistants à la corrosion, et qu'ils répondent à la norme de biocompatibilité ISO 10993.
Applications médicales de imoulage par injection
Le moulage par injection est le procédé de base pour la production à grande échelle de composants médicaux. Grâce à ses avantages en termes de haute précision, de grande homogénéité, de rendement élevé et d'adaptabilité à divers types de matériaux médicaux, il est devenu la solution privilégiée pour la production en série de composants médicaux en plastique et en silicone.
Ce procédé consiste à injecter des matières premières de qualité médicale à l'état fondu sous haute pression dans des moules de précision, puis à les refroidir, les solidifier et les démouler pour obtenir la pièce finie. Il permet la production en série de composants médicaux aux structures complexes et aux dimensions précises et est largement utilisé dans la fabrication de consommables médicaux, de boîtiers de dispositifs médicaux, d'accessoires chirurgicaux, de raccords de cathéters, de composants d'étanchéité et d'autres produits.
Le moulage par injection permet une adaptation bidirectionnelle entre la production de masse à grande échelle de consommables standardisés et la production en petites séries de composants de précision personnalisés.
Pour les consommables standardisés tels que les seringues jetables, les connecteurs de perfusion et les masques médicaux, le procédé de moulage par injection permet une production continue à grande vitesse, garantissant la constance du produit et la stabilité de l'approvisionnement.
Pour les composants personnalisés tels que les accessoires pour instruments chirurgicaux mini-invasifs, les joints de précision et les assemblages de cathéters médicaux, les exigences dimensionnelles de haute précision peuvent être satisfaites en ajustant finement les paramètres du moule et en optimisant la pression d'injection et le temps de refroidissement.
Parallèlement, grâce à la maturation de la technologie de moulage par injection de caoutchouc de silicone liquide, divers composants médicaux flexibles, tels que les joints d'étanchéité médicaux, les cathéters bioniques, les accessoires de protection chirurgicale, etc., peuvent tous être moulés par injection avec précision, élargissant considérablement les limites d'application de la technologie de moulage par injection dans le domaine médical haut de gamme.
Grâce à des effets de moulage stables et à des taux de défauts extrêmement faibles, le moulage par injection a toujours occupé une place centrale dans la fabrication à grande échelle de composants médicaux.
Fabrication de tôle & Soudage pour les pièces médicales
L'usinage et le soudage de la tôle sont des procédés de fabrication de composants métalliques structurels médicaux, principalement utilisés pour la production de châssis de dispositifs médicaux, de coques d'équipements, de supports fixes médicaux et d'autres composants structurels.
Les composants métalliques à usage médical sont principalement fabriqués à partir de matériaux métalliques médicaux tels que l'acier inoxydable, l'alliage d'aluminium et l'alliage de titane. Ils doivent présenter une surface lisse, exempte de bavures et de rouille, une résistance structurelle élevée, une bonne résistance à la corrosion et être faciles à nettoyer et à désinfecter, ce qui les rend adaptés aux environnements hospitaliers exigeant une propreté irréprochable et une désinfection fréquente.
Le traitement de la tôle englobe l'ensemble des procédures telles que le découpage, le pliage et le poinçonnage.
Lors de la transformation, il convient d'utiliser des machines CNC de précision pour le travail de la tôle. L'angle de pliage, les dimensions de poinçonnage et la planéité de la tôle doivent être rigoureusement contrôlés afin d'éviter tout problème tel que déformation, rayures et arêtes vives.
Tous les composants en tôle doivent subir un ébavurage méticuleux afin d'éliminer le risque de rayures sur le personnel médical et les patients causées par des arêtes vives, tout en garantissant que la surface des composants est exempte d'impuretés résiduelles et répond aux exigences de propreté médicale.
Ce procédé consiste à façonner des composants métalliques médicaux. Il est adapté aux techniques de soudage avancées telles que le soudage laser, le soudage à l'arc sous argon et le soudage par points de précision pour différents matériaux métalliques utilisés en médecine.
Parmi ces procédés, le soudage laser est devenu la méthode dominante pour le soudage de tôles médicales grâce à ses avantages tels qu'une faible déformation thermique, des cordons de soudure lisses et une haute précision.
Une fois le soudage terminé, des traitements de finition tels que le polissage, le décapage et la passivation sont nécessaires pour éliminer les marques de soudure, améliorer la résistance à la corrosion et la finition de surface des composants, et en même temps empêcher la présence de résidus de soudure.
Itérez rapidement des prototypes grâce à l'outillage multi-cavités
La technologie des moules multicavités est la solution idéale pour une itération rapide des prototypes de composants médicaux, la production d'essais en petites séries et la production en série. Grâce à la conception de plusieurs cavités indépendantes dans un seul moule, il est possible de former simultanément plusieurs composants médicaux aux spécifications identiques ou différentes, répondant ainsi parfaitement aux exigences d'itération à haute fréquence de la phase de recherche et développement des produits médicaux.
Les moules multichambres peuvent produire simultanément des dizaines d'échantillons prototypes, ce qui permet de répondre rapidement aux besoins en échantillons de divers scénarios tels que les tests de performance, la vérification de la fiabilité et les essais cliniques, réduisant ainsi considérablement le cycle d'itération de la R&D.
Par ailleurs, le moule multicavité permet d'ajuster de manière flexible la disposition des cavités en fonction des exigences de R&D, de prendre en charge la production d'essai simultanée de composants médicaux de spécifications différentes au sein d'une même série et de répondre aux besoins de R&D des composants médicaux personnalisés.
Impression 3D en métal pour pièces médicales complexes
Les procédés de moulage par injection, de traitement de la tôle et d'usinage sont limités par les moules, les outils de coupe et les trajectoires de traitement, ce qui rend difficile la réalisation et la production de différents composants médicaux personnalisés.
L'impression 3D métal, grâce à ses avantages de formage libre, sans moule et hautement personnalisable, est devenue un procédé innovant dans la fabrication de composants médicaux haut de gamme et est largement utilisée dans des pièces complexes telles que les dispositifs médicaux implantables, les prothèses orthopédiques et les composants de restauration dentaire.
L'impression 3D utilise comme matières premières des poudres métalliques médicales de haute qualité, telles que les alliages de titane, les alliages de cobalt-chrome et l'acier inoxydable médical. Grâce à des technologies comme la fusion sélective par laser et la fusion par faisceau d'électrons, ces matériaux sont superposés couche par couche pour former l'objet.
L'impression 3D ne nécessite pas la conception de moules et permet de répondre rapidement aux demandes de personnalisation. Le cycle de production de pièces uniques et de composants complexes en petites séries est bien plus court que celui des procédés traditionnels, ce qui correspond à l'évolution vers une médecine de précision et de personnalisation.
Lors du processus d'impression 3D métal, il est nécessaire de contrôler strictement la pureté de la poudre, la puissance du laser, la vitesse de balayage et l'épaisseur des couches afin d'éviter les défauts tels que les pores, les fissures et les contraintes résiduelles.
Une fois l'impression terminée, le produit doit subir un traitement thermique et un pressage isostatique à chaud afin d'éliminer les contraintes internes dans les composants et d'améliorer la résistance et la stabilité structurelles.
Finition de surface procédé de moulage de composants médicaux
La finition est l'étape finale de la production des composants de moulage médical, déterminant directement la qualité de surface, la précision dimensionnelle, la propreté et la sécurité d'utilisation des composants.
Les composants médicaux produits par différents procédés de formage présentent des variations importantes en termes d'état de surface, de caractéristiques structurelles et d'applications. Il est donc essentiel de sélectionner avec soin le procédé de fabrication de précision en fonction de la finalité du produit, du matériau, des exigences de précision et des normes de conformité médicales, afin d'éviter les rebuts et les risques de non-conformité liés à un post-traitement inadéquat.
Pour les composants médicaux en plastique moulés par injection et en silicone, les procédés de finition courants comprennent le polissage sans poussière, le meulage miroir, l'ébavurage, le nettoyage par ultrasons, le traitement de stérilisation, etc.
Pour les composants médicaux en tôle et en métal soudé, la finition comprend principalement un polissage précis, un tréfilage, une anodisation et d'autres procédés permettant d'améliorer la résistance à la corrosion et à l'oxydation des composants tout en répondant aux exigences de propreté et d'aspect des équipements médicaux.
Pour les composants médicaux complexes imprimés en 3D sur métal, l'usinage de précision représente le plus grand défi. Il est nécessaire de combiner des procédés tels que le polissage laser, le fraisage CNC de précision et le sablage afin d'éliminer les couches d'impression, les porosités de surface et les résidus de poudre, et d'optimiser la précision dimensionnelle et l'état de surface.
Les composants médicaux implantables doivent subir un polissage ultra-précis et un traitement de nettoyage biologique supplémentaires afin de garantir que leur surface est exempte d'impuretés et de cytotoxicité, répondant ainsi pleinement aux normes applicables aux traitements médicaux implantables chez l'homme.
Systèmes de contrôle qualité fiables pour les fabricants de dispositifs médicaux
Les composants médicaux sont des dispositifs médicaux de haute précision et à haut risque. Le respect des normes de qualité est essentiel à la production et à l'exploitation. Un système qualité complet et fiable est indispensable pour garantir que les produits répondent aux normes de manière constante et obtiennent les certifications médicales nationales et internationales.
Les entreprises de fabrication de dispositifs médicaux doivent se conformer strictement à la norme ISO 13485 relative aux systèmes de gestion de la qualité des dispositifs médicaux, établir un système de contrôle de la qualité normalisé couvrant l'ensemble du processus, de la R&D à la livraison, en passant par la conception, l'approvisionnement, la production, le traitement, le post-traitement, l'inspection et l'entreposage, et garantir une traçabilité, une contrôlabilité et une traçabilité à la source complètes tout au long du processus.
Mettre en place un système de contrôle documentaire standardisé, définir clairement les normes de fonctionnement, les normes de processus et les normes d'inspection pour chaque processus, et formuler des détails de contrôle qualité exclusifs pour différents processus afin d'éliminer l'arbitraire de la production.
Deuxièmement, il convient de mettre en place un contrôle strict de l'accès aux matières premières. Toutes les matières premières et tous les excipients à usage médical doivent être accompagnés de certificats de conformité aux normes médicales et de rapports de tests de biocompatibilité. Avant leur stockage, des contrôles ponctuels rigoureux doivent être effectués afin d'empêcher l'utilisation de matières premières non conformes dans la production.
Dans le processus de production, le contrôle statistique des processus (SPC) est mis en œuvre pour surveiller en temps réel les fluctuations des paramètres du processus, prédire à l'avance les risques liés à la qualité des lots et réaliser un contrôle de qualité préventif.
Parallèlement, il convient d'améliorer le système de contrôle des équipements et du personnel. Les travailleurs doivent être certifiés et suivre régulièrement des formations spécialisées sur les normes de fabrication de dispositifs médicaux, le contrôle qualité et les normes de conformité.
Il est également nécessaire de mettre en place un système complet de traçabilité des produits, enregistrant le lot de matières premières, l'équipement de production, les paramètres de processus, les opérateurs et les données d'inspection de chaque lot de produits, afin de garantir une traçabilité complète du cycle de vie.
De plus, des audits internes réguliers et des auto-inspections de conformité sont effectués afin d'optimiser en permanence le système qualité, de s'adapter aux exigences actualisées des réglementations nationales et internationales relatives aux dispositifs médicaux et de garantir que l'entreprise dispose d'une capacité de production conforme, stable et durable.
Technologie d'inspection rapide pour les composants de qualité médicale
Le contrôle qualité rapide est un maillon essentiel du processus de production en série. Il permet de maîtriser la qualité des produits, d'éliminer les produits défectueux et de garantir l'efficacité des livraisons. Il permet de réaliser rapidement des inspections complètes de la précision dimensionnelle, de l'aspect, des performances et de la propreté sans perturber le rythme de production, répondant ainsi aux exigences de la production en série à haute fréquence et de l'itération rapide des composants médicaux.
L'inspection rapide en ligne s'appuie sur des équipements de détection automatisés pour réaliser un contrôle en temps réel pendant le processus de production.
Grâce à des systèmes d'inspection visuelle, des détecteurs dimensionnels laser, des testeurs de planéité en ligne et d'autres équipements, les problèmes courants tels que les défauts d'aspect, les écarts dimensionnels et les déformations des composants peuvent être rapidement détectés. L'inspection d'un seul article peut être réalisée en quelques millisecondes, les produits défectueux peuvent être éliminés en temps réel et la qualité de base des lots de produits peut être efficacement contrôlée.
Pour les problèmes typiques tels que le retrait et le gauchissement des pièces moulées par injection, les déformations et les défauts de soudure des pièces en tôle et les pores de surface des pièces imprimées en 3D, un contrôle précis peut être réalisé grâce à une inspection rapide automatisée, réduisant considérablement l'erreur de l'inspection manuelle.
L'inspection de précision hors ligne effectue des tests rigoureux sur des composants médicaux de haute précision et à haut risque. S'appuyant sur des équipements de précision tels que des machines à mesurer tridimensionnelles, des rugosimètres et des testeurs de biocompatibilité, elle réalise des inspections spécialisées incluant des tests de précision dimensionnelle au micron près, des tests d'état de surface et des tests de propriétés mécaniques.
Toutes les données d'inspection sont enregistrées en temps réel, archivées et analysées afin d'établir des rapports de qualité par lot, fournissant ainsi des données pour l'optimisation des processus et la traçabilité de la qualité.
Conclusion
La fabrication moderne de composants médicaux est un projet systémique qui intègre de multiples procédés, exige une grande précision et est soumise à des contraintes de conformité strictes. De la pré-optimisation de la conception en vue de la fabrication, en passant par la production collaborative de procédés tels que le moulage par injection, le travail de la tôle et l'impression 3D, jusqu'à l'usinage de précision, le contrôle qualité complet et l'inspection rapide, chaque étape influe sur la qualité et la sécurité clinique des composants médicaux.
Avec la modernisation constante du secteur médical, les entreprises manufacturières doivent optimiser en permanence leur système technologique global, intégrer des technologies de fabrication avancées et des modèles de contrôle qualité normalisés, et améliorer continuellement la précision et la conformité de leurs produits, jetant ainsi les bases d'une production solide pour le développement innovant du secteur des dispositifs médicaux haut de gamme.
Pourquoi choisir Noble comme votre médical pmédecins mpartenaire de fabrication
NOBLE est une coentreprise sino-britannique reconnue par le gouvernement comme « Entreprise nationale de haute technologie ». Nos deux principaux axes d'activité sont la « Fabrication intelligente » et les « Produits de soins ». Notre activité de « Fabrication intelligente » est spécialisée dans l'accompagnement de nos clients pour leurs projets, notamment l'usinage et la fabrication de pièces.
Plus de 10 ans d'expérience dans la fabrication professionnelle et le prototypage rapide. Notre équipe performante vous accompagne dans vos nouveaux projets pour répondre pleinement à vos exigences. Une gestion standardisée garantit un contrôle qualité rigoureux des pièces et des produits. Un flux de travail optimisé permet de réduire les coûts tout en maintenant une qualité équivalente.
Après des années de travail acharné et de développement, NOBLE s'est progressivement transformée d'une entreprise d'usinage et de fabrication de pièces de précision dotée d'une chaîne industrielle complète de services de soutien, en une entreprise axée sur les services qui fournit un soutien complet pour l'ensemble des projets de ses clients.
ISO 9001:2015 – Système de management de la qualité robuste pour la production industrielle. Processus uniformes. Contrôles documentés. Inspections traçables.
ISO 13485:2016 – Normes de qualité plus strictes pour les composants de dispositifs médicaux. Validation rigoureuse des processus. Traçabilité complète. Obligatoire pour les composants implantables et chirurgicaux.
FAQ
1. Quelles certifications les pièces médicales exportées doivent-elles posséder en plus de la norme ISO13485 ?
Ils doivent obtenir l'enregistrement auprès de la FDA et l'inspection relative aux substances dangereuses REACH.
2. Comment les fabricants doivent-ils stocker la poudre métallique de qualité médicale non utilisée ?
Conservez-les hermétiquement fermés, dans un environnement peu humide et à l'abri de l'oxygène.
Pourquoi les pièces médicales à usage unique ne peuvent-elles pas être réutilisées ?
Des microfissures internes se forment après la stérilisation et augmentent les risques d'infection.
Quelles sont les méthodes de stérilisation courantes applicables aux composants médicaux métalliques ?
La stérilisation à la vapeur à haute température et la désinfection à l'oxyde d'éthylène sont largement utilisées.
Quels facteurs influencent le cycle de livraison des composants médicaux personnalisés ?
Le délai d'approvisionnement des matériaux et les tests de biocompatibilité effectués par des tiers sont les principaux facteurs déterminants.
