Le titane est un métal de structure important, développé dans les années 1950. Les alliages de titane sont largement utilisés dans divers domaines grâce à leur haute résistance, leur bonne résistance à la corrosion et leur haute résistance à la chaleur. De nombreux pays ont reconnu l'importance des alliages de titane, ont mené des recherches et des développements sur ces matériaux et ont abouti à des applications concrètes.
Qu'est-ce que l'alliage de titane ?
L'expression « alliage de titane » désigne un ensemble de métaux alliés composés de titane et d'autres métaux. Le titane est un métal de structure important, dont le développement remonte aux années 1950. Les alliages de titane présentent une résistance mécanique élevée, une bonne résistance à la corrosion et une excellente résistance à la chaleur. Dans les années 1950 et 1960, les recherches se sont principalement concentrées sur le développement d'alliages de titane haute température pour les moteurs d'avions et d'alliages de titane structuraux pour les fuselages.
Caractéristiques des alliages de titane
-
haute résistance thermique
La température de fonctionnement est supérieure de plusieurs centaines de degrés à celle des alliages d'aluminium. Ces alliages conservent la résistance requise à des températures moyennes et peuvent fonctionner durablement entre 450 et 500 °C. Ces deux types d'alliages de titane présentent une résistance spécifique élevée entre 150 et 500 °C, tandis que celle des alliages d'aluminium chute considérablement à 150 °C. La température de fonctionnement des alliages de titane peut atteindre 500 °C, contre moins de 200 °C pour les alliages d'aluminium.
-
Bonne résistance à la corrosion
Les alliages de titane sont utilisés en atmosphère humide et en milieu marin, et leur résistance à la corrosion est bien supérieure à celle de l'acier inoxydable ; ils sont particulièrement résistants à la corrosion par piqûres, à la corrosion acide et à la corrosion sous contrainte ; ils présentent une excellente résistance à la corrosion par les alcalis, les chlorures, le chlore, les substances organiques, l'acide nitrique, l'acide sulfurique, etc. Cependant, le titane présente une faible résistance à la corrosion en milieu réducteur d'oxygène et en milieu salin de chrome.
-
Bonnes performances à basse température
Les alliages de titane conservent leurs propriétés mécaniques à basses et très basses températures. Ceux présentant de bonnes performances à basse température et une teneur extrêmement faible en éléments interstitiels, comme le TA7, conservent une certaine plasticité à -253 °C. De ce fait, les alliages de titane constituent également d'importants matériaux structuraux pour les applications à basse température.
-
Activité chimique élevée
Le titane possède une forte réactivité chimique et réagit fortement avec l'O₂, le N₂, le H₂, le CO, le CO₂, la vapeur d'eau, l'ammoniac, etc. présents dans l'atmosphère. Lorsque la teneur en carbone dépasse 0.2 %, une couche dure de TiC se forme dans l'alliage de titane. À haute température, une couche superficielle dure de TiN se forme également par réaction avec l'azote. Au-dessus de 600 °C, le titane absorbe l'oxygène pour former une couche durcie de haute dureté. Lorsque la teneur en hydrogène augmente, une couche fragile se forme également. L'épaisseur de la couche superficielle dure et fragile, formée par absorption de gaz, peut atteindre 0.1 à 0.15 mm, et le degré de durcissement est de 20 à 30 %. Le titane possède également une forte affinité chimique et a tendance à adhérer aux surfaces de friction.
-
Faible conductivité thermique et élasticité
La conductivité thermique du titane est de λ = 15.24 W/(m·K), soit environ un quart de celle du nickel, un cinquième de celle du fer et un quatorzième de celle de l'aluminium. La conductivité thermique des différents alliages de titane est quant à elle environ 50 % inférieure à celle du titane pur. Le module d'élasticité d'un alliage de titane est environ la moitié de celui de l'acier, ce qui lui confère une faible rigidité et une grande déformabilité. Il est donc inadapté à la fabrication de barres fines et de pièces à parois minces. Le retour élastique de la surface usinée est très important lors de la coupe, environ deux à trois fois supérieur à celui de l'acier inoxydable, engendrant une usure importante par frottement, adhérence et collage sur la face arrière de l'outil.
Prix de l'usinage des alliages de titane
L'alliage de titane présente l'avantage d'être léger, d'avoir une résistance spécifique élevée et une bonne résistance à la corrosion, ce qui explique son utilisation répandue dans l'industrie automobile. Il est particulièrement utilisé dans les systèmes de moteurs. La fabrication de pièces de moteur à partir d'alliage de titane offre de nombreux avantages.
La faible densité de l'alliage de titane permet de réduire la masse inertielle des pièces mobiles. Parallèlement, les ressorts de soupape en titane augmentent la liberté de mouvement, réduisent les vibrations de la carrosserie et améliorent le régime et la puissance du moteur.
La réduction de la masse inertielle des pièces mobiles diminue les frottements et améliore le rendement énergétique du moteur. L'utilisation d'un alliage de titane permet de réduire les contraintes sur les pièces concernées et d'en diminuer la taille, allégeant ainsi le moteur et le véhicule dans son ensemble. La réduction de la masse inertielle des pièces diminue les vibrations et le bruit, et améliore les performances du moteur. L'utilisation d'un alliage de titane dans d'autres pièces contribue au confort des occupants et à l'esthétique du véhicule. Dans l'industrie automobile, l'alliage de titane a joué un rôle inestimable dans les économies d'énergie et la réduction de la consommation.
Bien que les pièces en alliage de titane présentent des performances supérieures, le titane et ses alliages restent encore loin d'être largement utilisés dans l'industrie automobile. Parmi les obstacles figurent leur prix élevé, leur faible formabilité et la qualité médiocre de leur soudage.
Le principal obstacle à la généralisation de l'utilisation des alliages de titane dans l'industrie automobile reste leur coût élevé.
Que ce soit au niveau de la fusion initiale du métal ou de sa transformation ultérieure, le prix des alliages de titane est bien supérieur à celui des autres métaux. Le coût des pièces en titane acceptables par l'industrie automobile se situe entre 8 et 13 dollars US/kg pour les bielles, entre 13 et 20 dollars US/kg pour les soupapes et à moins de 8 dollars US/kg pour les ressorts, les systèmes d'échappement et la visserie. Ce coût est 6 à 15 fois supérieur à celui des plaques d'aluminium et 45 à 83 fois supérieur à celui des plaques d'acier.
Procédés courants d'usinage des alliages de titane
Les alliages de titane sont largement utilisés dans les secteurs de l'aérospatiale, du médical, de l'automobile, du naval et des industries de haute performance en raison de leur rapport résistance/poids élevé, de leur excellente résistance à la corrosion et de leurs performances à haute température . Cependant, le titane est un matériau difficile à usiner du fait de sa faible conductivité thermique et des forces de coupe importantes qu'il requiert. Des procédés d'usinage CNC avancés sont couramment utilisés pour fabriquer des composants en titane de précision.
1. Fraisage CNC
Le fraisage CNC est l'un des procédés les plus courants pour l'usinage des alliages de titane. Il utilise des outils de coupe multiaxes pour enlever de la matière et créer des formes complexes.
Avantages :
- Produit des géométries et des contours complexes
- Atteint une précision dimensionnelle élevée
- Convient aux pièces prototypes et de production
- Prend en charge l'usinage 3 axes, 4 axes et 5 axes
Applications typiques:
- Supports aérospatiaux
- Composants du moteur
- Pièces structurelles
- Implants médicaux
2. Tournage CNC
Le tournage CNC utilise une pièce en titane en rotation et des outils de coupe fixes pour produire des composants cylindriques.
Avantages :
- Haute efficacité d'usinage
- Excellente concentricité et contrôle dimensionnel
- Convient aux arbres et aux pièces rotatives
Applications typiques:
- Fixations pour avions
- Vis médicales
- Composants hydrauliques
- Arbres de précision
3. Usinage CNC à 5 axes
L'usinage 5 axes est largement utilisé pour les composants complexes en titane car il permet un mouvement simultané sur plusieurs axes.
Avantages :
- Machines à surfaces courbes complexes
- Réduit le nombre de configurations.
- Améliore la précision d'usinage
- Offre une meilleure finition de surface
Applications :
- Composants structurels d'aéronefs
- Pièces de turbines
- prothèses médicales
- Composants de défense
4. Forage CNC
Le perçage CNC permet de créer des trous précis dans les pièces en alliage de titane pour l'assemblage et la fixation.
Avantages :
- Haute précision de positionnement
- Adapté aux trous profonds et aux caractéristiques de précision
- Répond aux exigences de qualité aérospatiale
Applications :
- Châssis d'avion
- Composants du moteur
- Dispositifs médicaux
5. Taraudage et filetage
Les composants en alliage de titane nécessitent souvent des filetages internes et externes de précision.
Avantages :
- Permet un assemblage fiable
- Produit des profils de filetage précis
- Convient aux applications de fixation à haute résistance
Applications :
- Fixations aérospatiales
- Vis médicales
- pièces d'équipement industriel
6. Alésage CNC
L'alésage consiste à agrandir les trous existants pour obtenir une précision et une qualité de surface supérieures.
Avantages :
- Améliore la précision des trous
- Atteint des tolérances serrées
- Convient aux assemblages critiques
Applications :
- Carters moteur
- Composants hydrauliques
- Pièces mécaniques de précision
7. Rectification CNC
La rectification CNC est utilisée pour les pièces en titane nécessitant une excellente finition de surface et un contrôle dimensionnel précis.
Avantages :
- Produit des surfaces lisses
- Améliore la précision dimensionnelle
- Convient aux opérations de finition
Applications :
- Pièces de précision aérospatiale
- Composants médicaux
- Composants d'outillage
8. Usinage par électroérosion (EDM)
L'usinage par électroérosion utilise des étincelles électriques pour enlever de la matière titane sans force de coupe directe.
Avantages :
- Machines aux formes complexes
- Convient aux zones difficiles à découper
- Minimise les contraintes mécaniques
Applications :
- Composants de turbine
- Pièces aérospatiales de précision
- Dispositifs médicaux complexes
9. Découpe laser
La découpe laser est couramment utilisée pour les feuilles de titane et les composants minces.
Avantages :
- Vitesse de coupe élevée
- Découpe de profil précise
- Déchets de matériaux minimaux
Applications :
- Panneaux aérospatiaux
- Ouvrages légers
- Pièces prototypes
10. Découpe au jet d'eau
La découpe au jet d'eau utilise de l'eau à haute pression mélangée à des particules abrasives pour découper le titane sans créer de zone affectée thermiquement.
Avantages :
- Empêche la déformation thermique
- Conserve les propriétés du matériau
- Convient aux plaques de titane épaisses
Applications :
- Structures aérospatiales
- Composants industriels
- Prototypes personnalisés
11. Procédés de finition de surface
Les pièces en alliage de titane nécessitent souvent des traitements de surface pour améliorer leurs performances et leur apparence.
Méthodes de finition courantes :
Anodisation
- Améliore la résistance à la corrosion
- Crée des couleurs décoratives
- Utilisé pour les pièces médicales et aérospatiales
Polissage
- Produit des surfaces lisses
- Améliore l'apparence
Explosion de perles
- Crée des finitions mates uniformes
- Élimine les marques d'usinage
Revêtement PVD
- Améliore la résistance à l'usure
- Améliore la dureté de la surface
Passivation
- Améliore la protection contre la corrosion
Comparaison des procédés d'usinage des alliages de titane
| Processus d'usinage | Principaux avantages | Applications typiques |
|---|---|---|
| Fraisage CNC | Formes complexes, haute précision | Structures aérospatiales |
| Tournage CNC | Usinage cylindrique efficace | Arbres, fixations |
| Usinage 5 axes | Surfaces complexes, moins de réglages | Pièces de turbines |
| Forage Horizontaux | Trous de précision | Composants d'aéronefs |
| Tapotement | Filetage précis | Vis médicales |
| Forage | Haute précision de perçage | Pièces de moteur |
| Meulage | Excellente finition de surface | Composants de précision |
| EDM | caractéristiques de précision complexes | Aérospatiale et médicale |
| Découpe laser | Traitement rapide des feuilles | panneaux en titane |
| Découpe au jet d'eau | Aucun dommage dû à la chaleur | plaques de titane épaisses |
Conclusion
L'usinage des alliages de titane exige des technologies CNC de pointe, des paramètres de coupe optimisés et des stratégies d'outillage adaptées, compte tenu des propriétés uniques de ce matériau. Des procédés tels que le fraisage CNC 5 axes, le tournage, le perçage, l'électroérosion et la finition de précision permettent aux fabricants de produire des composants en titane haute performance pour les secteurs de l'aérospatiale, du médical, de l'automobile et de l'industrie.
Avantages de Alliages de titane Usinage
- Haute résistance : Les alliages de titane possèdent des propriétés mécaniques et une résistance à la traction élevées, leur permettant de supporter des charges importantes et des mouvements de grande intensité. C’est pourquoi ils sont largement utilisés dans de nombreux domaines, tels que l’aérospatiale et les implants médicaux.
- Bonne résistance à la corrosion : grâce à leurs propriétés chimiques stables, les alliages de titane présentent une excellente stabilité dans divers environnements et ne sont pas sensibles à l’oxydation ni à la corrosion. De ce fait, ils sont largement utilisés dans la fabrication d’équipements destinés aux milieux marins et dans les applications où la longévité est essentielle.
- Facilité de mise en œuvre : Les alliages de titane présentent une excellente plasticité et ductilité, ce qui facilite leur mise en œuvre par des procédés tels que la fonderie et le forgeage. De plus, grâce aux progrès technologiques et à la diversification des applications, de nouveaux alliages de titane voient le jour, améliorant ainsi leurs performances et leur qualité globales.
Application de l'usinage des alliages de titane
L'alliage de titane est un matériau métallique très important. Il est devenu un matériau indispensable dans l'industrie moderne grâce à sa haute résistance, sa faible densité, sa résistance à la corrosion et aux hautes températures, ainsi que sa biocompatibilité.
Voici ses principaux domaines d'application et ses utilisations spécifiques :
Aérospatial:
Grâce à sa haute résistance, sa légèreté et sa résistance à la corrosion, l'alliage de titane est largement utilisé dans la fabrication de pièces d'avions et de fusées.
Dans les pièces structurelles d'aéronefs, telles que les cadres de fuselage, les poutres d'aile, les fixations, etc., l'alliage de titane peut réduire le poids de 20 à 30 % et améliorer le rendement énergétique (par exemple, le Boeing 747 utilise 3 640 kg de titane).
Les pièces du moteur (aubes de compresseur, disques, carters, etc.) peuvent fonctionner à des températures élevées de 500 °C et le rapport poussée/poids est augmenté à 8-10 (comme dans l'avion de reconnaissance SR-71, où le titane représente 93 %).
Engins spatiaux : coques de fusées, réservoirs de carburant, structures de satellites, etc., utilisant leurs propriétés à basse température (comme l'alliage TA7 qui conserve sa plasticité à -253℃).
Industrie automobile:
Les alliages de titane sont également largement utilisés dans l'industrie automobile, principalement pour améliorer le rendement énergétique et la sécurité des véhicules. Par exemple, ils entrent dans la composition des systèmes de freinage, de suspension et des pièces mobiles. De plus, avec le développement des véhicules à énergies nouvelles et la demande croissante de technologies allégées, l'utilisation des alliages de titane dans les batteries des véhicules électriques est en forte augmentation.

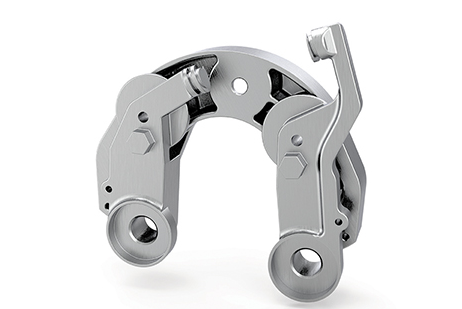

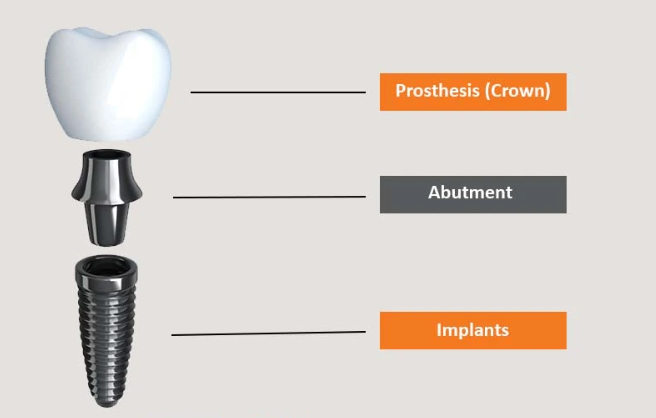

Industrie médicale:
Grâce à leur biocompatibilité et à leur résistance à la corrosion, certains types d'alliages de titane sont largement utilisés dans la production et la fabrication d'équipements et d'outils médicaux, tels que les implants dentaires et les instruments chirurgicaux.
Industrie des équipements sportifs :
De nombreux équipements sportifs haut de gamme utilisent des alliages de titane comme matières premières afin d'améliorer leur durabilité et de réduire leur poids, optimisant ainsi les performances des athlètes. Par exemple, les alliages de titane sont fréquemment utilisés dans la fabrication de cadres de vélos, de battes de baseball et de rames d'aviron. Outre ces applications, grâce à sa résistance supérieure et à son excellente usinabilité, le titane est également couramment utilisé dans l'industrie chimique, l'extraction pétrolière et la fabrication d'équipements militaires. On peut donc affirmer que les alliages de titane sont présents dans tous les secteurs de la société.
génie chimique et maritime
Équipements résistants à la corrosion : échangeurs de chaleur, réacteurs, canalisations de dessalement, etc., qui présentent une meilleure résistance à la corrosion par piqûres et à la corrosion acide que l’acier inoxydable. Pièces de navires : coques de sous-marins, arbres d’hélice, qui résistent à la corrosion par l’eau de mer (l’ancienne Union soviétique a développé des sous-marins entièrement en titane).
domaines technologiques émergents
Économie à basse altitude : fuselages de drones, structures de voitures volantes, réduction du poids et endurance améliorée (comme les fuselages de drones en alliage de titane).
Protection de l'énergie et de l'environnement : réservoirs de stockage d'hydrogène, condenseurs de centrales nucléaires, en utilisant leur résistance à la pression et à la corrosion.
L'utilisation des alliages de titane est en constante expansion, notamment dans les secteurs de la fabrication de pointe et des technologies émergentes. Ses titres de « métal spatial » et de « métal roi honorifique » témoignent de son caractère irremplaçable. La Chine développe ce métal depuis les années 1950 et est devenue un acteur majeur de l'industrie mondiale du titane.
FAQ sur l'usinage des alliages de titane
1. Qu'est-ce que l'usinage des alliages de titane ?
L'usinage des alliages de titane est un processus de fabrication de précision qui utilise des technologies d'usinage CNC, notamment le fraisage, le tournage, le perçage et l'usinage 5 axes, pour fabriquer des composants complexes en titane présentant une résistance élevée, une grande légèreté et une excellente résistance à la corrosion.
2. Pourquoi l'alliage de titane est-il largement utilisé dans les applications d'usinage ?
Les alliages de titane sont largement utilisés car ils offrent :
- Excellent rapport résistance/poids
- résistance à la corrosion
- Performances à haute température
- Résistance exceptionnelle à la fatigue
- Excellente biocompatibilité
- Longue durée de vie
Ces propriétés font du titane un matériau idéal pour les applications aérospatiales, médicales, automobiles et industrielles.
3. Pourquoi l'alliage de titane est-il difficile à usiner ?
Les alliages de titane sont difficiles à usiner en raison de :
- Faible conductivité thermique: La chaleur reste concentrée près du tranchant.
- Haute réactivité chimique : Le titane peut réagir avec les matériaux des outils de coupe à haute température.
- Haute résistance: Nécessite des forces de coupe plus élevées.
- Déformation élastique: Le titane peut se déformer lors de l'usinage, ce qui affecte la précision.
Un outillage approprié, des paramètres de coupe et des méthodes de refroidissement adéquats sont nécessaires pour un usinage réussi.
4. Quels sont les alliages de titane les plus couramment utilisés pour l'usinage CNC ?
Les alliages de titane courants comprennent :
| Alliage de titane | Fonctionnalité | Applications |
|---|---|---|
| Ti-6Al-4V (Niveau 5) | Haute résistance, légèreté, excellente résistance à la corrosion | Aéronautique, implants médicaux, automobile |
| Titane grade 2 | Bonne résistance à la corrosion et ductilité | Équipements chimiques, pièces marines |
| Titane grade 7 | Excellente résistance à la corrosion | Équipement de traitement chimique |
| Grade 23 (Ti-6Al-4V ELI) | Haute pureté et biocompatibilité | Implants médicaux et outils chirurgicaux |
5. Quels procédés d'usinage CNC sont utilisés pour les alliages de titane ?
Les procédés d'usinage courants comprennent :
- fraisage CNC
- Tournage CNC
- Usinage CNC 5 axes
- Forage Horizontaux
- Threading
- Forage
- Meulage
- Usinage par décharge électrique (EDM)
L'usinage 5 axes est souvent utilisé pour les composants complexes des secteurs aérospatial et médical.
6. Quels outils de coupe sont recommandés pour l'usinage du titane ?
Les outils de coupe recommandés comprennent :
- Fraises en carbure
- Plaquettes en carbure revêtues
- Outils CNC haute performance
- Outils à revêtement diamant pour applications spéciales
Le choix de l'outil dépend de la qualité du titane, de l'opération d'usinage et de la finition de surface requise.
7. Quels paramètres d'usinage conviennent aux alliages de titane ?
L'usinage du titane nécessite généralement :
- Vitesses de coupe inférieures
- Débits d'alimentation contrôlés
- Liquide de refroidissement haute pression
- Engagement stable des outils
- Évacuation correcte des copeaux
Ces méthodes contribuent à réduire l'accumulation de chaleur et à prolonger la durée de vie des outils.
8. Quelles finitions de surface sont disponibles pour les pièces en alliage de titane ?
Les traitements de surface courants comprennent :
- Anodisation
- Polissage
- Grenaillage de billes
- Sablage
- Passivation
- Revêtement PVD
- Traitement de surface au laser
La finition de surface améliore l'aspect, la résistance à l'usure et la protection contre la corrosion.
9. Quelles tolérances peut atteindre l'usinage CNC du titane ?
L'usinage CNC de haute précision des alliages de titane permet généralement d'atteindre des tolérances de :
±0.01 mm à ±0.05 mm
La précision réelle dépend de :
- Complexité des pièces
- Capacité de la machine
- Sélection d'outil
- État matériel
- Méthodes d'inspection
10. Quels secteurs industriels utilisent des pièces usinées en alliage de titane ?
Les composants en titane usinés CNC sont largement utilisés dans :
Industrie aerospatiale
- Supports pour avions
- Composants du moteur
- Pièces structurelles
- Composants du train d'atterrissage
Médical
- implants osseux
- Instruments chirurgicaux
- Composants dentaires
Automobile
- Composants de course
- pièces de performance légères
- Les systèmes d'échappement
Marine
- Composants résistants à la corrosion
- Attaches marines
Energie
- Les échangeurs de chaleur
- Équipement de traitement chimique
11. Quels sont les avantages de l'usinage CNC des alliages de titane ?
Les principaux avantages incluent :
- composants légers mais extrêmement résistants
- Excellente résistance à la corrosion
- Précision dimensionnelle élevée
- Capacité à fabriquer des géométries complexes
- Longue durée de vie
- Performances fiables dans des environnements difficiles
12. Quels sont les inconvénients de l'usinage des alliages de titane ?
Les principaux défis comprennent :
- Coûts d'usinage plus élevés
- Usure plus rapide des outils
- Vitesses de coupe inférieures
- Contrôle des processus plus exigeant
- Coût des matériaux plus élevé que pour l'aluminium et l'acier
13. Comment réduire les coûts d'usinage du titane ?
Les coûts peuvent être optimisés en :
- Conception de pièces en vue de leur fabrication (DFM)
- Réduire les tolérances trop serrées
- Sélectionner les nuances de titane appropriées
- Utilisation d'outils de coupe optimisés
- Application de stratégies CNC efficaces
- Réduction du temps d'usinage grâce à l'usinage multi-axes
14. Les alliages de titane peuvent-ils être utilisés pour les prototypes ?
Oui. Les alliages de titane conviennent aux prototypes fonctionnels lorsque l'application finale requiert :
- Haute résistance
- Performances légères
- Résistance à la corrosion
- Résistance à la chaleur
- Compatibilité médicale
Les prototypes en titane sont couramment utilisés dans le développement de produits aérospatiaux, automobiles et médicaux.
15. Quelles méthodes d'inspection sont utilisées pour les pièces usinées en titane ?
Le contrôle qualité comprend généralement :
- Machine de mesure de coordonnées (MMT)
- Mesure optique
- Essai de rugosité de surface
- Inspection dimensionnelle
- Vérification de la certification des matériaux
- Essais non destructifs (CND)
16. En quoi l'usinage du titane se compare-t-il à celui de l'aluminium ?
| Fonctionnalité | Alliage de titane | Acier inoxydable |
|---|---|---|
| Solidité | Très élevé | Modéré à élevé |
| Poids | Légèreté | Très léger |
| Usinabilité | Plus difficile | Plus facile |
| Résistance à la corrosion | Excellent | Bon |
| Résistance à la chaleur | Excellent | Modérée |
| Prix | Meilleure performance du béton | Coût en adjuvantation plus élevé. |
17. Pourquoi choisir l'usinage d'alliages de titane ?
L'usinage des alliages de titane est la solution privilégiée pour les applications exigeantes nécessitant une résistance élevée, une construction légère, une résistance à la corrosion et une fiabilité à long terme . Les technologies d'usinage CNC avancées permettent aux fabricants de produire des composants en titane de précision pour des applications critiques dans les secteurs de l'aérospatiale, du médical et de l'industrie.
